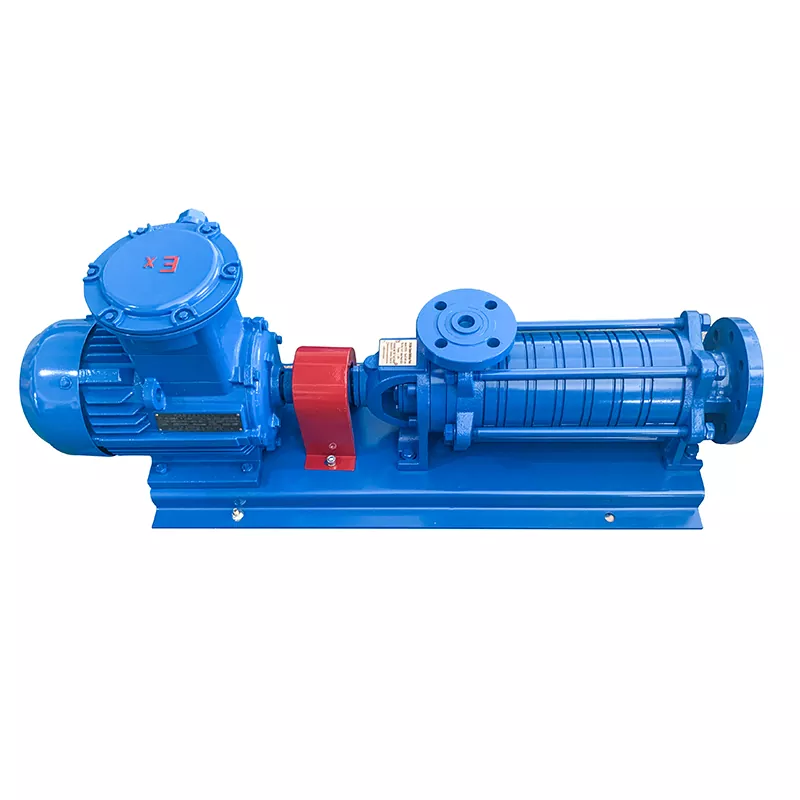

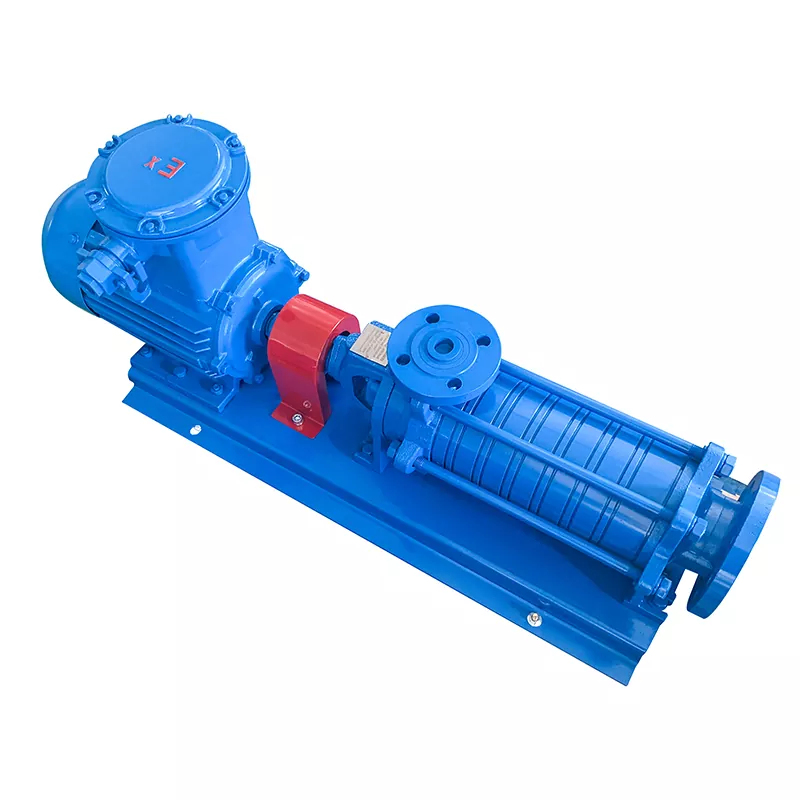

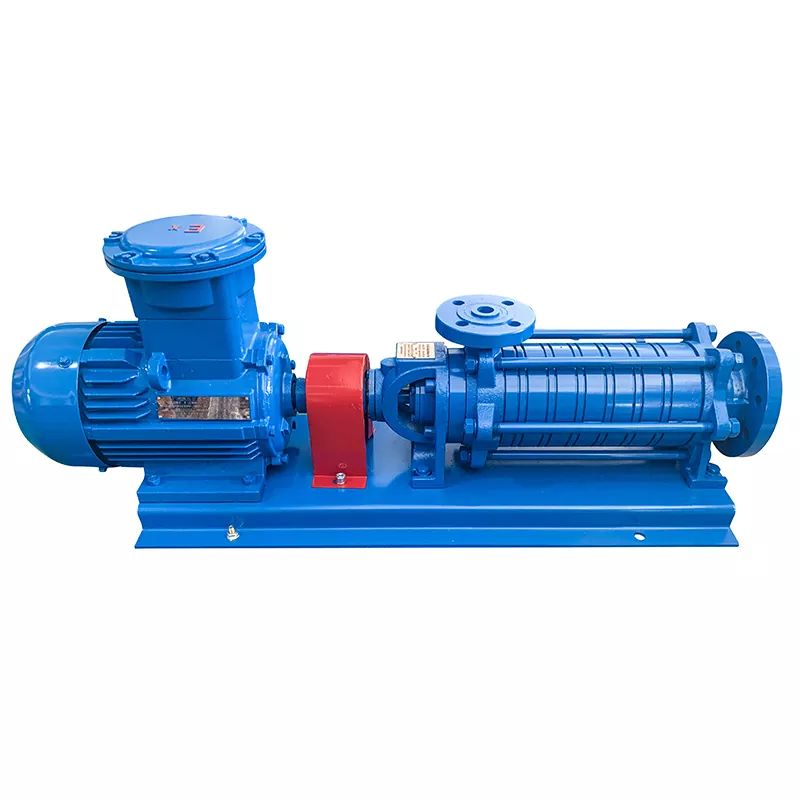

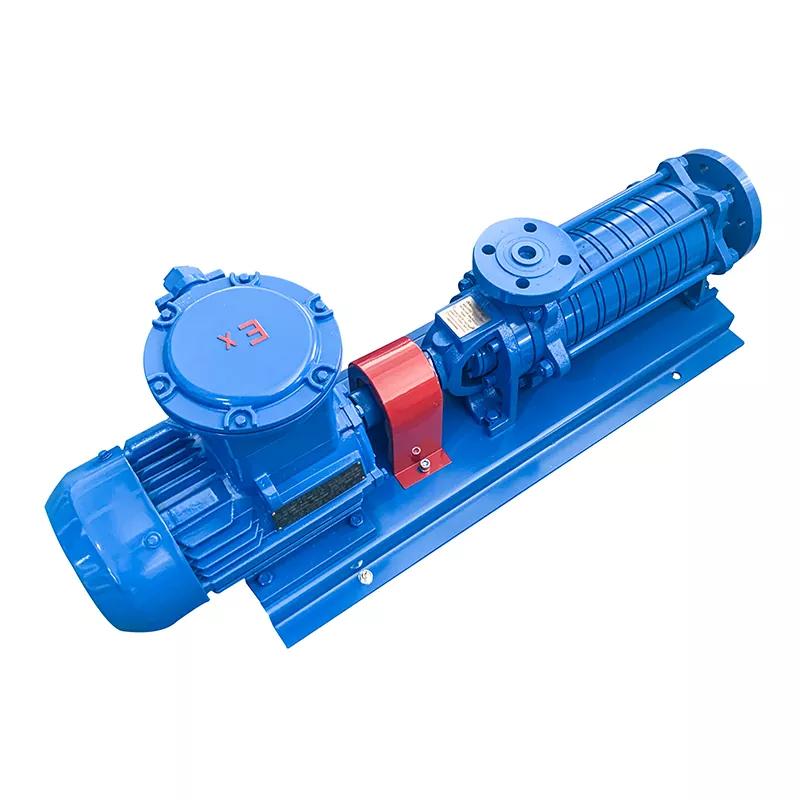

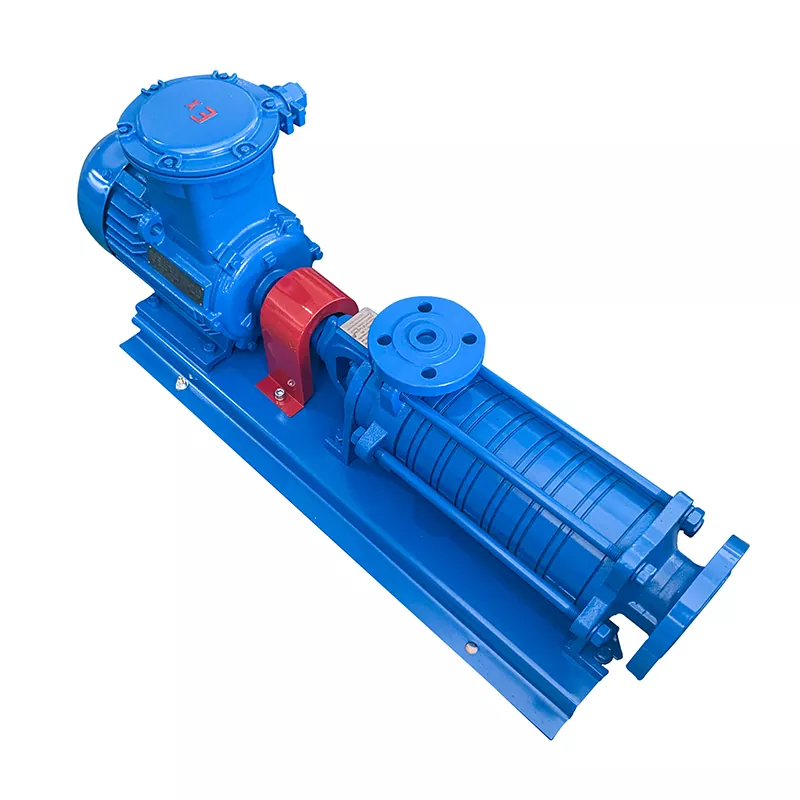

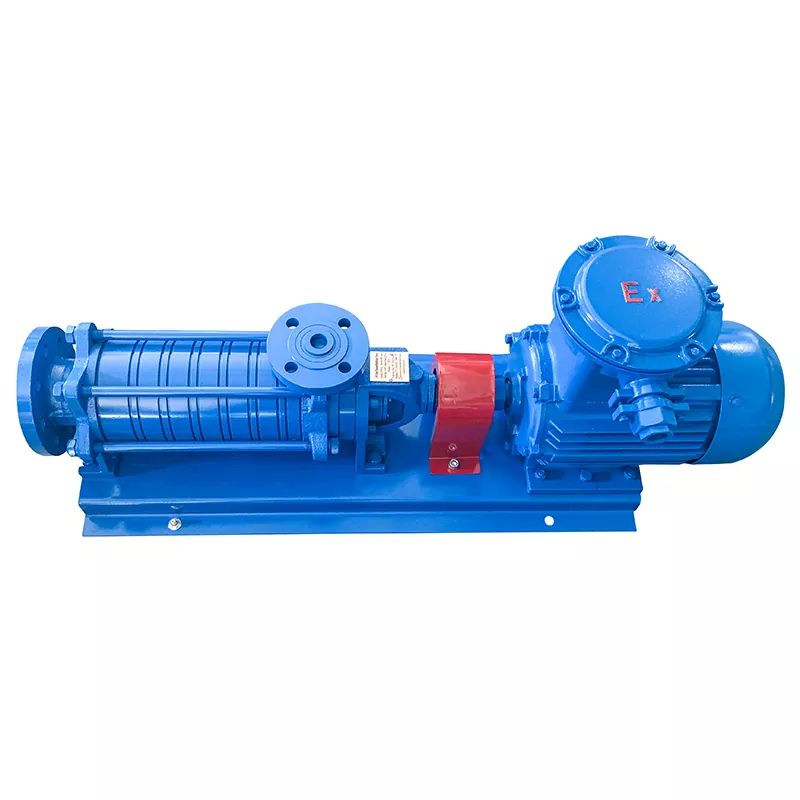

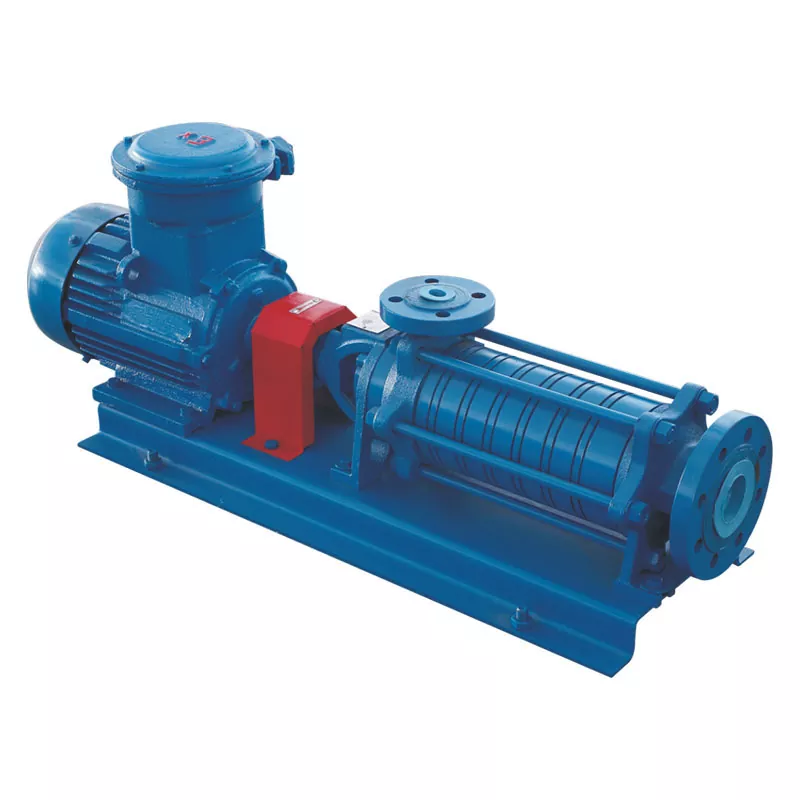

پمپ ال پی جی 6 مرحله ای یک پمپ گریز از مرکز چند مرحله ای است که به طور ویژه برای انتقال گاز مایع طراحی شده است. این یک ساختار افقی دارد، دارای 6 پروانه است و شفت بدون خنک کننده یک مهر و موم مکانیکی را اتخاذ می کند. این یک طراحی چند مرحله ای را اتخاذ می کند و هر مرحله شامل پره های روتور با چرخش سریع و تیغه های استاتور ثابت است. مولکول های گاز در هر مرحله با پره ها برخورد می کنند، به تدریج انرژی گرفته و به بیرون منتقل می کنند و در نهایت از خروجی تخلیه می شوند. پمپ 6 مرحله ای LPG مجهز به یک توربین پیش تراکم در انتهای مکش است که برای شرایط کاری کم NPSH مناسب است و از مزایای دبی بالا و فشار بالا برخوردار است.
|
مدل |
LPGP-65 |
|
جهت چرخش |
خلاف جهت عقربه های ساعت رو به انتهای شفت محرک پمپ |
|
نرخ جریان |
5.5 متر مکعب در ساعت |
|
ورودی |
DN65 |
|
خروجی |
DN32 |
|
ولتاژ کاری |
380 ولت |
|
قدرت موتور |
4 کیلو وات |
|
سرعت موتور |
50 هرتز 1450 دور در دقیقه |
|
حداکثر فشار کاری |
25 بار |
|
حداکثر فشار دیفرانسیل |
15 بار |
|
محدوده دما |
-30℃~60℃ |
|
بلبرینگ |
بلبرینگ کشویی در انتهای پمپ، یاتاقان توپ در انتهای درایو |
|
روغن کاری |
یاتاقان کشویی انتهای پمپ توسط محیط پمپ روغن کاری می شود، بلبرینگ انتهایی درایو خود روان کننده است. |
1. ساختار اصلی پمپ LPG 6 مرحله ای شامل قاب پشتیبانی ورودی، پروانه مرحله جلو، آستین پره راهنمای مرحله جلو، بافل پره راهنما، پروانه مسی، شفت انتقال، آستین پره راهنمای مرحله عقب، رابط خروجی، پوشش خروجی پمپ، مهر و موم مکانیکی، درپوش پوشش خروجی، قاب پشتیبانی خروجی، کوپلینگ و غیره است.
2. محفظه پمپ سانتریفیوژ چند مرحله ای LPG از طراحی تقسیم شده یا استوانه ای برای پاسخگویی به نیازهای سطوح مختلف فشار استفاده می کند.
3. پروانه از آلیاژ مس ساخته شده است که مقاومت در برابر خوردگی و استحکام مکانیکی بالایی دارد.
1. پر کردن سیلندرهای گاز LPG.
2. پمپاژ گاز مایع از مخازن بالای زمینی و زیرزمینی.
3. بارگیری و تخلیه کامیون های مخزن گاز مایع، ماشین های مخزن گاز مایع و غیره.
