پمپ چند مرحله ای گاز مایع

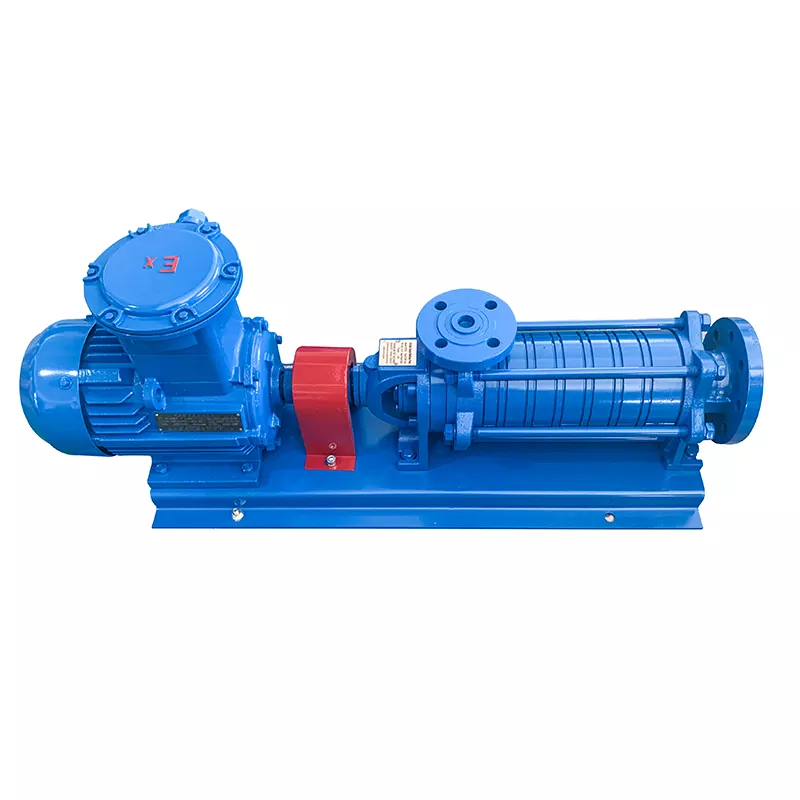

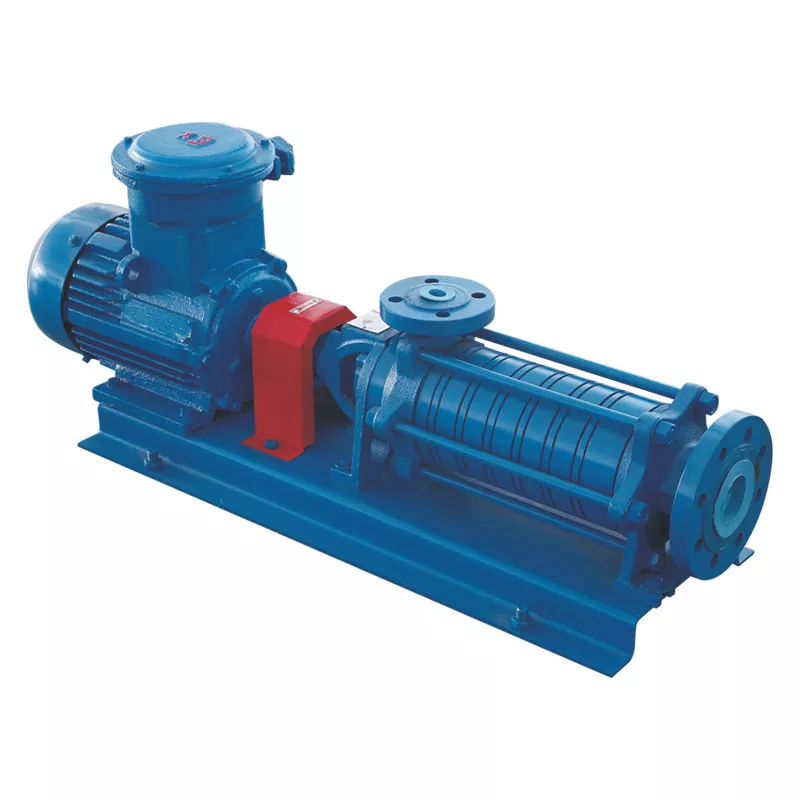

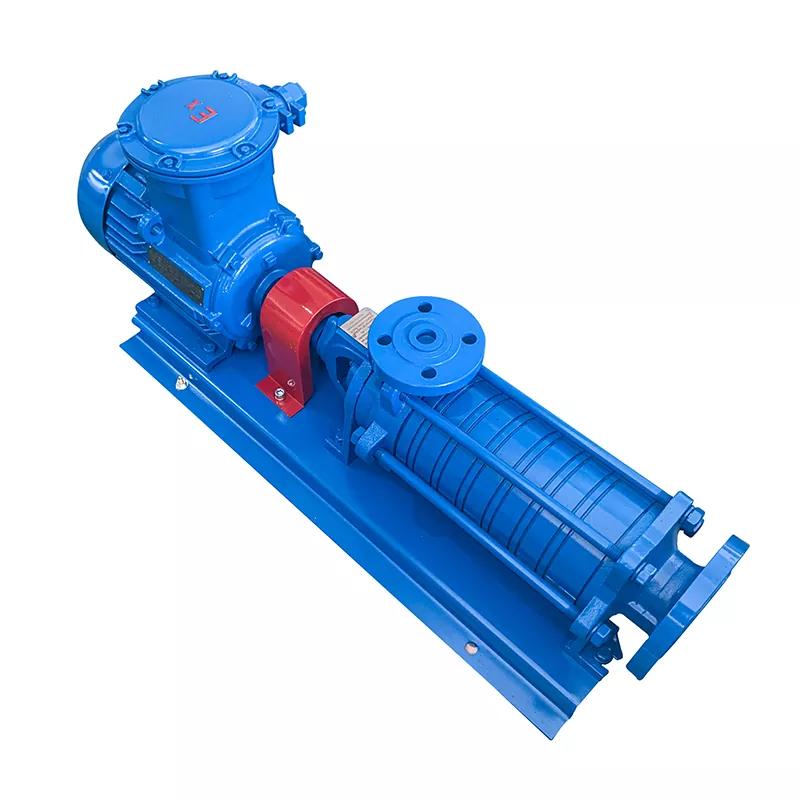

پمپ چند مرحله ای گاز مایع یک پمپ کانال جریان گریز از مرکز با طراحی افقی و 6 مرحله است. مهر و موم مکانیکی را بدون خنک کننده خارجی اتخاذ می کند. این پمپ چند مرحله ای گاز مایع گاز مایع مجهز به یک توربین پیش تراکم در انتهای مکش، عملکرد عالی در شرایط NPSH پایین دارد و سرعت جریان و فشار بالا را ارائه می دهد.

پمپ از چهار جزء اصلی تشکیل شده است: بخش پشتیبانی، بخش محرک، یاتاقان ها و اجزای آب بندی. بخش پشتیبانی از پیچ و مهره برای بستن قاب پشتیبانی ورودی، آستین پره راهنمای جلو، بافل پره راهنما، آستین پره راهنمای عقب، اتصال دهنده خروجی، پوشش انتهای خروجی و قاب پشتیبانی خروجی با هم استفاده می کند تا محفظه کار را تشکیل دهند. بخش محرک از شفت محرک، پروانه مرحله جلو، پروانه مسی و کلید موازی تشکیل شده است - شفت پروانه را از طریق کلید می راند تا نیروی گریز از مرکز ایجاد کند. یاتاقان ها شامل یاتاقان های آستین پره راهنمای جلو، بلبرینگ های رانش تک جهتی و یاتاقان های غلتشی هستند. اجزای آب بندی از حلقه های O و مهر و موم مکانیکی تشکیل شده اند. پارامتر به شرح زیر است.

ویژگی ساختاری

این پمپ چند مرحله‌ای گاز مایع دارای طراحی افقی با پروانه‌های 6 مرحله‌ای است که هد بالا و خروجی جریان زیادی را ارائه می‌کند. مهر و موم مکانیکی نیازی به سیستم خنک کننده اضافی ندارد، نصب و نگهداری را ساده می کند. توربین پیش تراکم در انتهای مکش به طور موثری نیازهای NPSH را کاهش می دهد و عملکرد پایدار را حتی در شرایط مکش ضعیف تضمین می کند. این پمپ چند مرحله ای گاز مایع با ساختار جمع و جور و عملکرد روان، برای سرویس های سنگین مداوم مناسب است.

برنامه های کاربردی

این پمپ چند مرحله‌ای گاز مایع برای پر کردن سیلندر، پمپاژ LPG از مخازن ذخیره‌سازی بالای زمین، و بارگیری و تخلیه کامیون تانکر مناسب است. این دستگاه انواع رسانه ها از جمله LPG، نفت سفید، دیزل و مایعات دیگر را کنترل می کند.

موارد احتیاط

1. یک صافی 100 مش یا ریزتر باید در ورودی پمپ نصب شود تا از ورود زباله و ایجاد آسیب جلوگیری شود.

2. پمپ باید قبل از راه اندازی آماده شود - تمام هوا باید خارج شود و پمپ با مایع پر شود. اگر این کار را انجام ندهید، گرمای بیش از حد، لرزش و کارکرد خشک ایجاد می شود که ممکن است به پمپ آسیب برساند یا منجر به خرابی تجهیزات شود.

3. جهت چرخش موتور باید قبل از راه اندازی بررسی شود.

4. از کارکرد طولانی مدت با بسته بودن شیر تخلیه خودداری کنید، زیرا این کار عمر مفید پمپ را کوتاه می‌کند.

سوالات متداول

Q1: چرا پمپ چند مرحله ای کار نمی کند؟

A1: موتور را بررسی کنید. در صورت مشکل بودن، بدنه پمپ را از نظر گیر کردن - اجسام خارجی یا کشش نامتعادل روی 6 پیچ و مهره بررسی کنید.

Q2: چرا پمپ در حین کار به شدت می لرزد؟

A2: تراز بین موتور و پمپ را بررسی کنید - تراز بودن مهره های نصب و ثبات ارتفاع مرکز را بررسی کنید.

Q3: چگونه نشتی از پمپ چند مرحله ای را رفع کنیم؟

A3: مهر و موم مکانیکی (آسیب یا ارتفاع نادرست) را بررسی کنید و بدنه پمپ (ترک یا حلقه های اورینگ فرسوده) را بررسی کنید.
