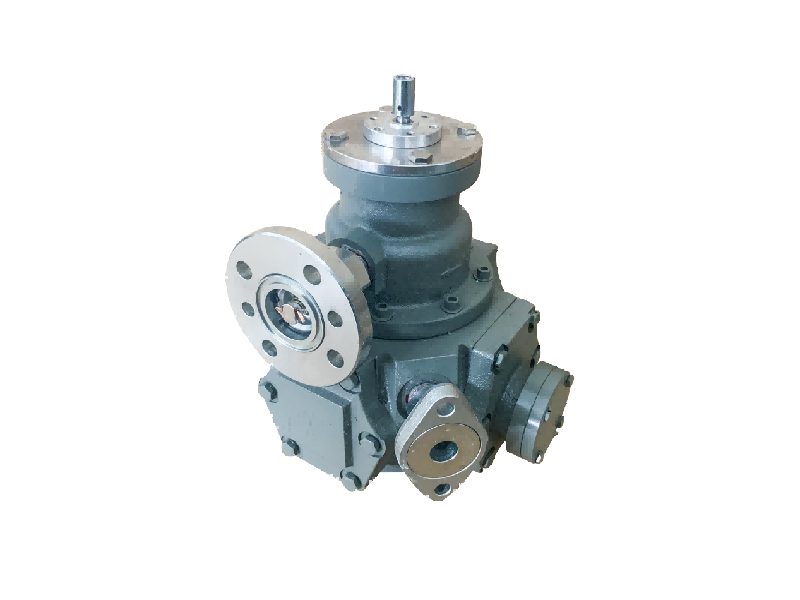

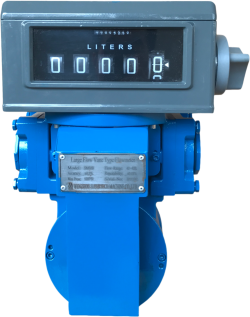

هسته اصلیجریان سنج LPGFM1یک پوسته استوانه ای بسته است. پوسته نصب شده در داخل یک چرخش آزاد در اطراف محور مرکزی طبل استوانه ای ، طبل توسط تیغه شعاعی به سه یا چهار محفظه گاز مستقل (یا "سطل") جدا می شود. هر محفظه دارای دهانه های شکاف مستقیم در دیوار داخلی (در نزدیکی محور مرکزی) و در دیوار بیرونی (در نزدیکی محفظه) است: دهانه داخلی به عنوان ورودی به محفظه اندازه گیری محفظه و باز شدن بیرونی به عنوان خروجی محفظه عمل می کند. محفظه LPGFM1 با تقریباً نیمی از حجم آب یا روغن کم ویسکوزیته به عنوان یک مایع آب بندی پر شده است ، به طوری که نیمی از روتور در مایع غوطه ور می شود. این روش آب بندی مایع ویژگی اصلی جریان سنج است که جایگزین آب بندی مکانیکی جریان سنج حجمی سنتی و به یک عمل بی نظیر بدون نشت می شود.
گاز از ورودی جریان سنج به گردش کار به شرح زیر است:
مرحله بادی: گاز ابتدا در یک موقعیت خاص از محفظه گاز (مانند محفظه) به جریان می رسد. در این زمان ، محفظه ورودی داخلی فقط در معرض سطح مایع قرار گرفت و ورودی متصل به گاز شروع به پر کردن محفظه A کرد. در همان زمان ، یک محفظه دیگر (به عنوان مثال محفظه B) پر از گاز است و دهانه های داخلی و بیرونی آن توسط سطح مایع مهر و موم می شوند و فضای بسته "سطل" بسته - محفظه اندازه گیری را تشکیل می دهند. محفظه سوم (به عنوان مثال ، محفظه C) پریز بیرونی خود را در معرض سطح مایع قرار داده و شروع به تخلیه گاز به سمت خروجی کنسرو می کند.
درایو و چرخش: از آنجا که گاز همچنان به پر کردن محفظه A ادامه می دهد ، سیلندر چرخان به یک نیروی نامتعادل ناشی از فشار ورودی قرار می گیرد و شروع به چرخش در جهت عقربه های ساعت در اطراف محور مرکزی آن می کند (جهت چرخش به طراحی بستگی دارد و در تصویر در خلاف جهت عقربه های ساعت نشان داده می شود).
در همان زمان ، محفظه A به موقعیت اصلی محفظه B می چرخد و دهانه های داخلی و بیرونی آن توسط سطح مایع مهر و موم می شوند و یک محفظه اندازه گیری جدید را تشکیل می دهند. به این ترتیب ، هر اتاق تحت چرخه قرار می گیرد: تورم → تشکیل یک محفظه مهر و موم شده → اگزوز → تنظیم مجدد توسط غوطه وری.
اساس اندازه گیری حجمی: نکته اصلی این است که برای هر انقلاب طبل ، حجم گاز برابر با "تعداد اتاق ها × حجم اتاقهای جداگانه" از متر عبور می کند. به عنوان مثال ، در مورد روتور چهار اتاق ، یک انقلاب چهار برابر حجم اتاق ها را تخلیه می کند. تعداد چرخش های سیلندر از طریق مکانیسم چرخ دنده به نشانگر شمارش خارجی (به عنوان مثال پیشخوان مکانیکی یا سنسور الکترونیکی) منتقل می شود ، که می تواند به طور دقیق حجم کل گاز عبور از جریان سنج را اضافه کند.
جریان سنج LPGبا توجه به اصل آب بندی مایع ، یک کلاس منحصر به فرد از جریان سنج حجمی غیر نشت. خصوصیات خطای آن (مانند خطی بودن ، تکرارپذیری) و سایر متکی به آب بندی مکانیکی جریان سنج حجمی (مانند چرخ کمربند ، غشای) تفاوت معنی داری دارد ، معمولاً با دقت عالی ، دقت اندازه گیری تا 0.2 تا 0.5 سطح. با این حال ، اصل عملکرد محدودیت های خاصی را به همراه دارد:
محدودیت های دامنه جریان: به منظور اطمینان از اینکه مایع به طور موثر در محفظه گاز مهر و موم شده است و می توان گاز را بدون ایجاد نوسانات خشونت آمیز در سطح مایع یا ورود مایع به راحتی تخلیه کرد ، سرعت چرخش سیلندر دوار نمی تواند خیلی سریع باشد. این به طور مستقیم حداکثر سرعت جریان قابل اندازه گیری را محدود می کند. بنابراین ، کنتورهای جریان LPGFM1 عمدتا برای اندازه گیری دقیق گازهای جریان کوچک ، که معمولاً در آزمایشگاه ها ، کالیبراسیون متر استاندارد ، نظارت بر جریان کوچک فرآیندهای ویژه و سایر سناریوها استفاده می شود ، مناسب هستند.
الزامات سازگاری گاز: گاز که باید اندازه گیری شود نباید در مایع آب بندی داخل جریان سنج حل شود ، و همچنین نمی تواند واکنش شیمیایی یا تعامل با مایع آب بندی داشته باشد. عدم انجام این کار ممکن است منجر به خطاهای اندازه گیری شود (به عنوان مثال ، قرائت های حجم کم به دلیل انحلال گاز) ، تغییر در ماهیت مایع یا حتی آسیب به متر. انتخاب یک مایع آب بندی مناسب (آب ، روغن یا سایر مایع بی اثر) برای اندازه گیری دقیق یک گاز خاص ضروری است.
ملاحظات دیگر: متر باید به صورت افقی نصب شود و سطح مایع در صورت استفاده باید در علامت مشخص شده حفظ شود. تغییر در دمای محیط ممکن است منجر به تغییر در حجم مایع آب بندی شود و نیاز به توجه یا جبران خسارت داشته باشد. در حالی که بسیار دقیق است ، آنها معمولاً از نظر اندازه و وزن نسبتاً زیاد هستند و نیاز به نگهداری منظم سطح و پاکیزگی مایع دارند.
به طور خلاصه ، Flowmeters LPG ، با دقت بالا ، بدون نشت و اصل بصری ، موقعیت مهمی را در زمینه اندازه گیری حجم کل گازهای جریان کوچک اشغال می کند ، اما نیاز به پیروی از محدوده جریان قابل اجرا و الزامات سازگاری مایع با گاز دارد.
