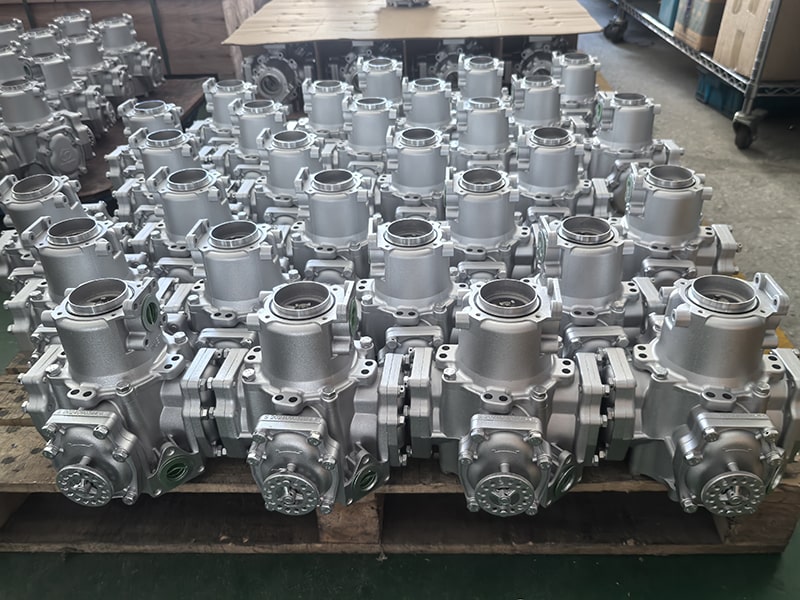

A متر جریان پخش کننده سوختابزاری است که برای اندازه گیری جریان سوخت مایع استفاده می شود. این ماده از اثر مقاومت یا تحریک جریان سوخت مایع بر روی کنتور جریان هنگام جریان از طریق جریان جریان برای اندازه گیری جریان استفاده می کند. با تکیه بر حرکت مکانیکی پروانه ها ، پیستون ها یا چرخ دنده ها ، سرعت جریان از طریق انتقال مکانیکی به تعداد چرخش ها تبدیل می شود و سرانجام حجم محاسبه می شود.
قبل از استفاده از کنتور جریان ، ابتدا باید آماده شوید ، از جمله خرید کنتور جریان ، انتخاب دامنه و دامنه اندازه گیری مناسب ، تهیه اتصالات نخ ، حلقه های آب بندی و لوله ها و غیره.
1. محل نصب کنتور جریان سوخت ، به طور کلی در نزدیکی مخزن روغن یا خط لوله نفت را تعیین کنید.
2. بررسی کنید که آیا لوله های دیگر یا قطعات اطراف محل نصب وجود دارد. اگر چنین است ، برای جلوگیری از تداخل متقابل ، فاصله مشخصی را حفظ کنید.
3. کنتور جریان را به خط لوله کامیون نفت وصل کنید و به مهر و موم ضد آب درگاه اتصال توجه کنید.
4. با توجه به دستورالعمل سیم کشی کنتور جریان بنزین ، سیم برق و خط سیگنال را به درستی وصل کنید.
5. در نرم افزار اشکال زدایی کنتور جریان ، پارامترها را تنظیم و کالیبراسیون کنید تا از صحت نتایج اندازه گیری اطمینان حاصل کنید.
موقعیت و جهت
1. پیکان جهت جریان را بر رویسوخت متربدن برای اطمینان از اینکه جهت نصب با جهت جریان روغن سازگار است.
2. نصب و راه اندازی Horizontal بهترین است. در صورت نیاز به نصب عمودی ، به زاویه شیب مجاز در دفترچه راهنما مراجعه کنید.
اتصال خط لوله
1. رشته های ورودی و خروجی را بریزید و نوار آب بندی (3-4 چرخش) را بپیچید تا از ورود نوار به دیواره داخلی لوله جلوگیری شود.
2. سفت شدن پیش بینی رابط با دست ، و سپس آن را با آچار قفل کنید (از فشار بیش از حد جلوگیری کنید تا باعث ترک خوردگی پوسته شود).
اتصال الکتریکی
1. خط سیگنال پالس را با توجه به نمودار سیم کشی به صفحه اصلی کنترل وصل کنید تا اطمینان حاصل شود که لایه محافظ به خوبی پایه گذاری شده است.
2. عملکرد ضد آب پلاگین را برای جلوگیری از حمله رطوبت به مدار بررسی کنید.
1. شیر خط لوله را باز کرده و مایع را شروع کنید و توجه کنید تا به تدریج اندازه سوئیچ را تنظیم کنید تا از بیش از حد جلوگیری شود.
2. برای تعیین بهترین دامنه و دامنه اندازه گیری ، نرخ جریان مختلف را امتحان کنید.
3. پارامترهای تنظیم شده مانند حساسیت و دقت شاخص یا ضبط کننده.
تست آب بندی
پس از روشن کردن پمپ روغن ، بررسی کنید که آیا هر رابط در حال نشت است و در صورت لزوم مهر و موم را جایگزین کنید.
تست فشار استاتیک: شیر خروجی را ببندید و مشاهده کنید که آیا فشار فشار پایدار است (15 دقیقه افت فشار را حفظ نکنید).
کالیبراسیون اندازه گیری
برای کالیبراسیون مایع واقعی از یک ابزار اندازه گیری استاندارد (مانند یک سیلندر اندازه گیری فلزی استاندارد 20L) استفاده کنید.
ضریب پالس را بر روی صفحه اصلی تنظیم کنید تا اطمینان حاصل شود که خطای نشانه در 0.3 ± ((به مقررات تأیید JJG 443-2015 مراجعه کنید).
پیکربندی نرم افزاری
از طریق کنترل پنل پارامترهای متر جریان بنزین (مانند پالس/لیتر ، نوع روغن) را وارد کنید.
برنامه خودآزمایی را برای بررسی ناهنجاری های سنسور یا تداخل سیگنال اجرا کنید.
1. هنگام استفاده از کنتور جریان ، برای جلوگیری از خطا یا آسیب ، از جریان پر سرعت یا لرزش بیش از حد خودداری کنید.
2. تمیز و حفظسوخت متربه طور مرتب برای اطمینان از عملکرد طبیعی آن.
3. توجه به ایمنی در حین کار برای جلوگیری از خطرات مانند شوک الکتریکی ، پوسته پوسته شدن و مسمومیت شیمیایی.
4. پس از نصب ، آزمایش عملکرد واقعی لازم است تا مشاهده کند که آیا خروجی کنتور جریان دقیق است و آیا نصب محکم است یا خیر.
5. در صورت نیاز به ذخیره طولانی مدت ، برای جلوگیری از زنگ زدگی و خوردگی قطعات داخلی که بر عمر خدمات تأثیر می گذارد ، باید مقدار مشخصی از محیط تمیز کردن وارد کنتور شود.
6. با استفاده از تعمیر و نگهداری ، باید به چرخه ها و روش های نگهداری توجه شود و قطعات نگهداری باید به موقع تمیز و جایگزین شوند.
اقدامات ضد استاتیک: در حین نصب از ابزارهای ضد انفجار استفاده کنید و سیم زمین را برای از بین بردن برق استاتیک وصل کنید.
از بیکار کردن خودداری کنید: قبل از اولین بار دستگاه ، مطمئن شوید که خط لوله با روغن پر شده است تا از سنگ زنی خشک پروانه جریان سنج جلوگیری کنید.
تعمیر و نگهداری منظم: هر شش ماه یکبار فیلتر را تمیز کرده و سایش پروانه را بررسی کنید. خاصیت ارتجاعی مهر و موم را در دماهای شدید بررسی کنید تا از ترک خوردگی شکننده درجه حرارت پایین یا پیری با درجه حرارت بالا جلوگیری کنید.
خطای 1.Large: برای جلوگیری از انسداد فیلتر ، پروانه پروانه یا تداخل سیگنال بررسی کنید.
خروجی سیگنال NO: ولتاژ منبع تغذیه و اینکه آیا پایانه های سیم کشی سست هستند را بررسی کنید.
3. صدا/ارتعاش صدا و سیما: کاویتاسیون یا پشتیبانی از لوله کافی را بررسی کنید.
به طور خلاصه ، کنتور جریان ابزاری بسیار کاربردی است که می تواند به طور دقیق جریان مایعات را اندازه گیری کرده و پشتیبانی فنی مهمی را برای تولید صنعتی ، حفاظت از محیط زیست و سایر زمینه ها فراهم کند. امیدوارم این مقاله بتواند به شما در درک اصول اساسی و استفاده از کنتورهای جریان کمک کند و برای کار خود کمک کند.
