در بسیاری از سناریوهای اندازه گیری صنعتی ، اندازه گیری دقیق مایعات همیشه یک کار اساسی اما مهم بوده است. این که آیا این صنعت پتروشیمی ، فرآوری مواد غذایی یا حمل و نقل دارویی و نفتی است ، با دقت در گرفتن سرعت جریان مایع ، کلید اطمینان از کیفیت و کارآیی است. در این زمان ،PD متریعنی جریان سنج حجمی ، نقش خود را ایفا می کند.
بنابراین ، چگونهPD متراندازه گیری با دقت بالا؟ اصل کار آن چیست؟ بعد ، بیایید با هم نگاهی بیندازیم.

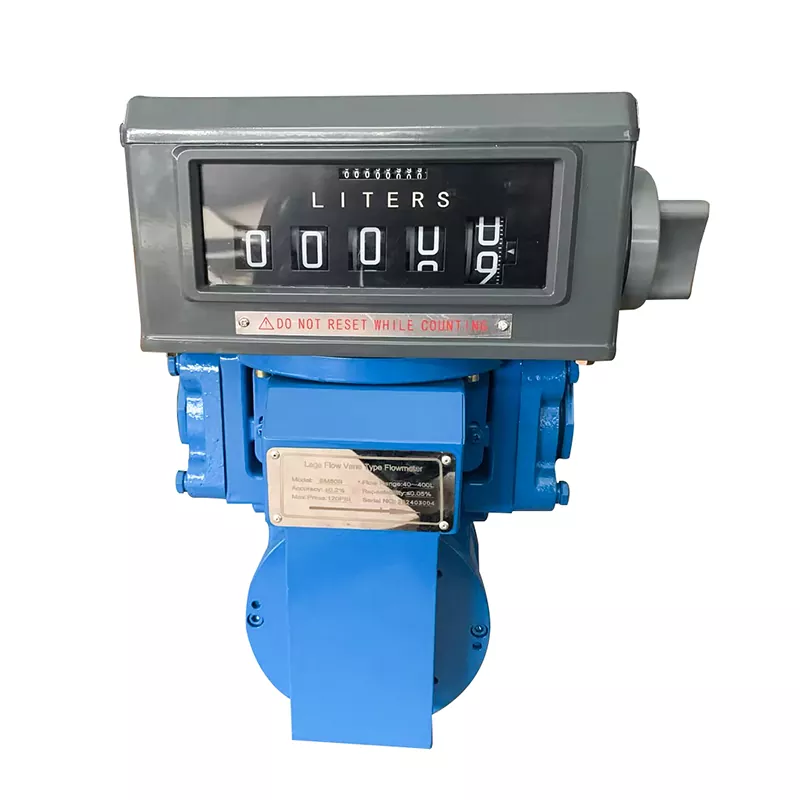

PD مخفف جابجایی مثبت است که به معنی "جابجایی مثبت" است. PD متر برای دستیابی به اندازه گیری دقیق سرعت جریان ، حجم سیال "فشرده شده" را در حفره اندازه گیری اندازه گیری می کند. مانند یک جریان سنج توربین به سرعت جریان تکیه نمی کند ، و همچنین به مایع رسانا مانند جریان سنج الکترومغناطیسی احتیاج ندارد. بنابراین ، PD متر می تواند در بسیاری از شرایط کار سخت پایدار کار کند.
هسته PD متر مجموعه ای از ساختارهای مکانیکی به طور مداوم در حال اجرا مانند چرخ دنده ها ، چرخ دنده های بیضوی ، ون ، روتورها و غیره است. عملکرد آنها جدا کردن سیال در "حجم واحد" است و سپس دستگاه چرخان را به عنوان جریان مایع هدایت می کند.
هر بار که یک واحد اندازه گیری از متر عبور می کند ، معادل حجم ثابت مایع عبور می شود. تا زمانی که تعداد این "اقدامات اندازه گیری" رخ دهد ، می توان حجم کل مایعات را به طور دقیق محاسبه کرد.
برای مثال محبوب ، PD متر مانند گروهی از سطل های کوچک است که بر روی یک آبراه روان تنظیم شده است. هر بار که سطل پر شده و ریخته می شود ، تعدادی شمارش می شود. ظرفیت سطل ثابت است ، تا زمانی که تعداد دفعات پر شدن سطل شمارش شود ، می توان مقدار کل جریان مایع را مشخص کرد.
از آنجا که این یک "اندازه گیری حجم مستقیم" است و تا حد زیادی تحت تأثیر عواملی مانند سرعت جریان ، نوسانات فشار و ویسکوزیته قرار نمی گیرد ، صحت متر PD معمولاً بسیار زیاد است ، حتی تا حدود 0.1 ٪. به همین دلیل است که اغلب در موقعیت هایی که به دقت بالایی لازم است ، مانند بارگذاری روغن و تخلیه ، اندازه گیری محصول شیمیایی و حمل و نقل مواد اولیه دارویی استفاده می شود.
درPD مترعلاوه بر دقت ، ثبات و قابلیت اطمینان دارد. حفظ آن بسیار ساده است ، ساختاری محکم دارد و حاوی تعداد کمی از قطعات الکترونیکی پیچیده است. حتی در موقعیت هایی با سرعت جریان پایین یا مایعات ویسکوزیته بالا ، می تواند به خوبی عملکرد خود را ادامه دهد.
علاوه بر این ، PD متر را می توان با انواع رسانه ای مانند آب ، روغن ، شربت ، الکل ، مواد افزودنی و غیره استفاده کرد. تا زمانی که محیط عاری از ذرات باشد یا ظرفیت خورنده فلزی کم داشته باشد ، می تواند این کار را برای اکثر مایعات انجام دهد.
اصل کار متر PD در واقع پیچیده نیست ، اما این روش "اندازه گیری دسته ای و تجمع تدریجی" است که باعث می شود در بین بسیاری از کنتورهای جریان متمایز شود. از یک ساختار مکانیکی برای "شمارش" سیال یک به یک استفاده می کند و اندازه گیری را بصری تر و قابل اطمینان تر می کند.
برای شرکت هایی که دقت و ثبات بالایی را دنبال می کنند ، انتخابPD متردر حال انتخاب یک روش اندازه گیری قابل اعتماد است. مزایای آن همچنان در تولید روزانه منعکس می شود.
