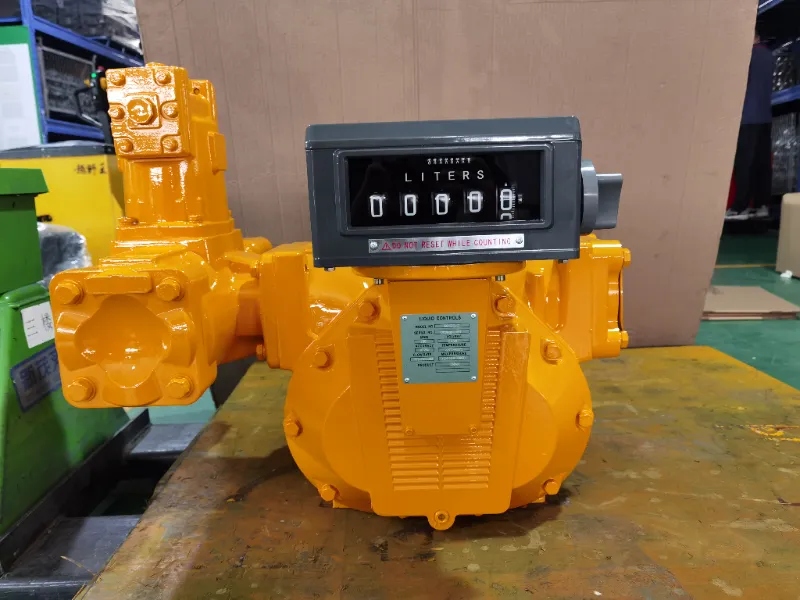

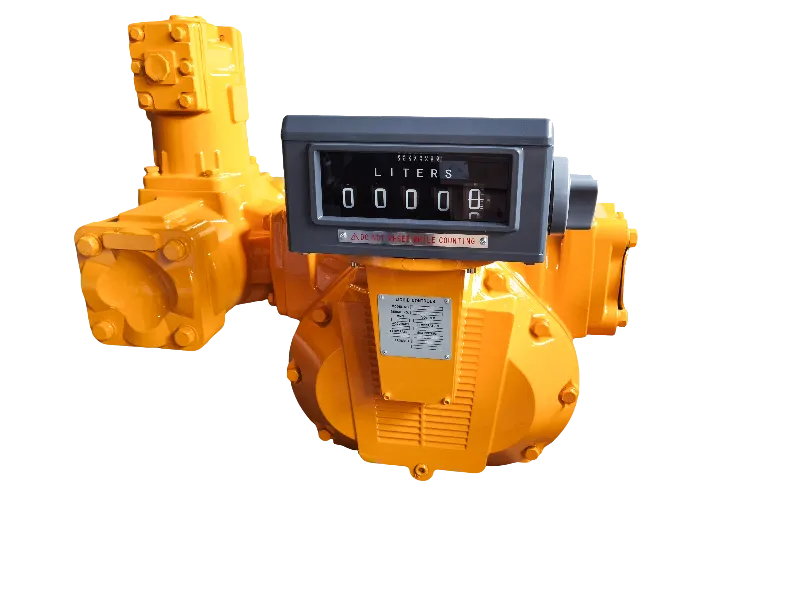

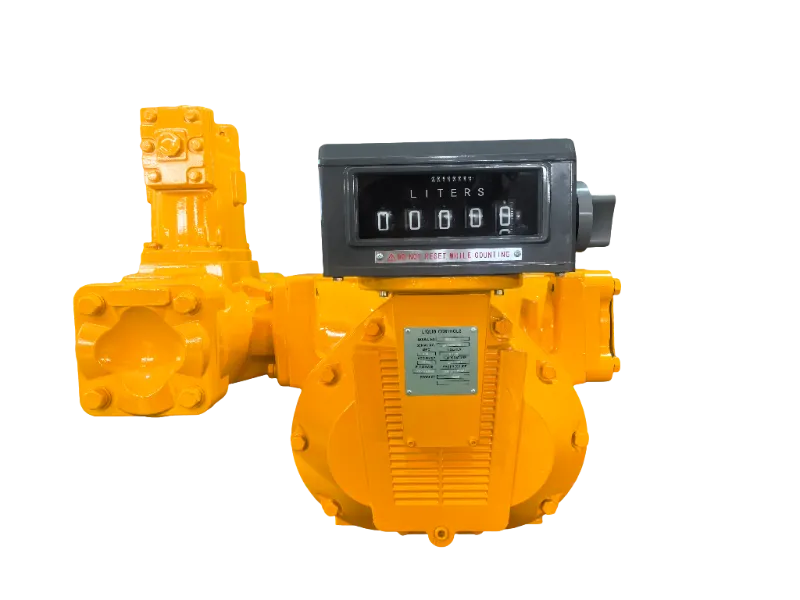

سیستم کنترل جریان خط لوله سری M یک راه حل اندازه گیری است که برای سوخت گیری با جریان بالا و خطوط لوله انتقال سوخت طراحی شده است. این فلومتر کنترل مایع 4 اینچی دارای ساختار فشرده، عملکرد آسان، تعمیر و نگهداری ساده، عملکرد قابل اعتماد و ظاهر مدرن است. برای نفت سفید، گازوئیل، بنزین و سوخت های ترکیبی مناسب است.
این دبی سنج حاوی یک محفظه سیال با یک شفت مانع و دو شفت جابجایی است که همزمان با چرخ دنده های منطبق می چرخند. سیال وارد محفظه می‌شود، شفت مانع تحت فشار می‌چرخد، دو محور جابجا می‌شوند و سیال به سمت خروجی عبور می‌کند و جریان خطی را به حرکت چرخشی تبدیل می‌کند. فلومتر کنترل مایع 4 اینچی جریان را بر اساس مانع از چرخش شفت اندازه گیری می کند که از طریق سیگنال شمارنده یا پالس به ترمینال کامپیوتر منتقل می شود.
پارامتر به صورت زیر است.
| نرخ جریان | 170 لیتر در دقیقه -1700 لیتر در دقیقه |
| حجم در هر انقلاب | 5.102 L/r |
| قطر | 100 میلی متر 4 اینچ |
| حداکثر فشار کاری | 1.0Mpa/150psi |
| دقت | ≤±0.2٪ |
| تحمل قابل تکرار | ≤0.1٪ |
این فلومتر کنترل مایع 4 اینچی شامل یک محفظه سیال، شفت انسدادی، محورهای جابجایی، چرخ دنده های سنکرون و دستگاه خروجی شمارنده یا پالس است. شفت مانع و دو شفت جابجایی با هم در محفظه سیال کار می کنند و از طریق چرخش دنده هماهنگ به اندازه گیری دقیق می رسند.
فلومتر کنترل مایع 4 اینچی دارای ساختاری فشرده و مستحکم است که عملکرد آسان و تعمیر و نگهداری ساده را تضمین می کند و در عین حال عملکرد ایمن و قابل اعتماد را در محیط های پر مصرف سوخت ارائه می دهد. طراحی منحصر به فرد مانع و جابجایی محور آن، جریان سیال خطی را به حرکت چرخشی تبدیل می‌کند و اندازه‌گیری بسیار دقیق را در طیف وسیعی از نرخ‌های جریان ممکن می‌سازد. این متر به طور خاص برای سوخت گیری با جریان بالا و کاربردهای اندازه گیری خط لوله، با ظاهری مدرن که مکمل سیستم های مدیریت سوخت پیشرفته است، مناسب است. علاوه بر این، شمارنده یا خروجی پالس اختیاری را برای جمع آوری یکپارچه داده ها و ادغام با سیستم های کنترل موجود ارائه می دهد.
اندازه گیری بارگیری و تخلیه سوخت در پالایشگاه ها و کارخانه های فرآوری
اندازه گیری انتقال تانکر و تانکر LPG
توزیع سوخت سنگین برای کامیون ها و هواپیماهای بزرگ.
فلومتر کنترل مایع 4 اینچی باید با تمام استانداردهای ایمنی، تهویه، حفاظت در برابر آتش و برق مطابقت داشته باشد. لوله ها باید قبل از نصب تمیز شوند. برای جلوگیری از اعوجاج ناشی از انبساط حرارتی یا تنش فلنج، کنتور را روی یک سکوی ثابت - نه مستقیماً روی لوله‌ها - نصب کنید. در صورت نیاز یک صافی در بالادست و یک حذف کننده هوای عمودی در ورودی نصب کنید. در طول راه اندازی، کنتور را به آرامی پر کنید تا هوا خارج شود، دریچه خروجی را بسته نگه دارید تا شمارنده بچرخد، سپس پس از عبور مایع به طور کامل باز کنید. هرگز کنتور را بیش از پنج دقیقه خشک نکنید. در محدوده جریان نامی بمانید از شوک هیدرولیکی و انبساط حرارتی با نرخ های مناسب بسته شدن سوپاپ ها و شیرهای تسکین عملکردی جلوگیری کنید. هنگامی که هوا، حباب یا بخار در مسیر جریان وجود دارد از متر استفاده نکنید.
A1: بله. جهت جریان بر دقت اندازه گیری تأثیر می گذارد. در صورت نیاز به شمارش معکوس، دنده محرک را معکوس کنید.
A2: MOQ 1 واحد است.
A3: جعبه‌های چوبی و کارتن‌ها هر دو در دسترس هستند - می‌توانید با توجه به اولویت خود انتخاب کنید.
